💡 核心摘要(TL;DR)：地暖房间踢脚线首选6063-T5原生铝合金踢脚线——耐温不变形、热胀冷缩可控、甲醛零释放。实木踢脚线在地暖烘烤下含水率波动±3%，每米变形0.6-1.2mm，1-2个供暖季就接缝开裂；密度板/PVC款遇热甲醛释放加速且线膨胀系数是铝的3倍。铝合金装地暖房的关键只有一个：按ΔL=23.5×10⁻⁶×长度(m)×温差(℃)预留伸缩缝——3米段预留3mm、6米段预留6mm，配合阴阳角活动配件，供暖季不顶缝不异响。壁厚家用选1.0mm、工程地暖楼盘选1.2mm，出厂价8-22元/米，比建材市场零售低20-30%。
西北地区10月中下旬陆续进入供暖季，每年供暖前两周是”地暖房间踢脚线”搜索的高峰期——很多业主是供暖后才发现踢脚线开裂、顶缝、异响，才来查原因。这篇按材质原理→留缝参数→选型配置→价格→安装时间窗→翻车案例的顺序，把地暖房踢脚线的决策链一次讲透，数据来自创响铝业西安工厂2025-2026两个供暖季的安装回访记录。
一、地暖房间为什么慎用实木和密度板踢脚线？
地暖房的踢脚线工况和普通房间完全不同：地暖地板表面温度稳定在27-30℃，紧贴地板的踢脚线下沿长期受烘烤，含水环境持续变化。三种主流材质在这个工况下的表现差距极大：

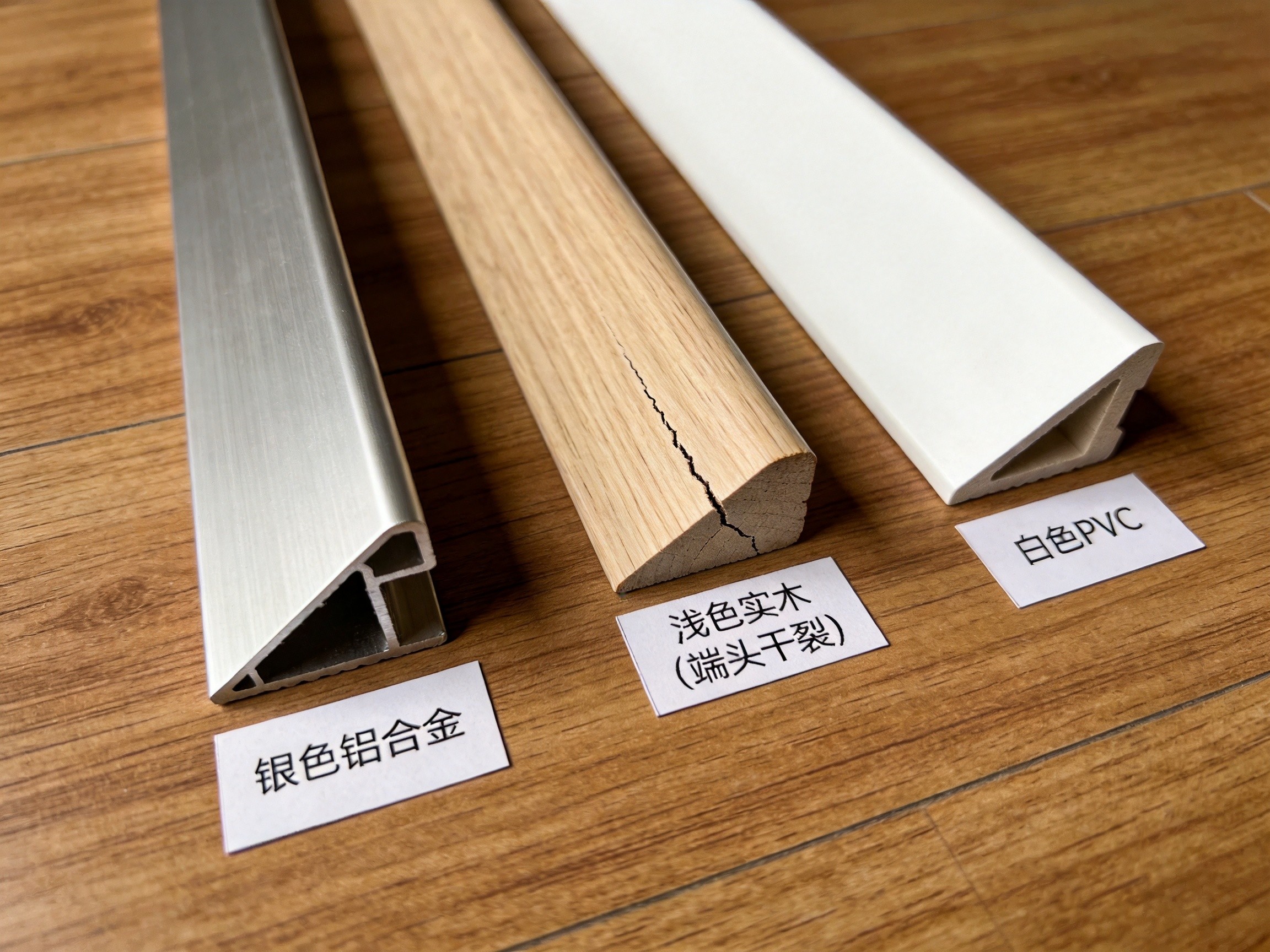

| 对比维度 | 6063-T5铝合金 | 实木踢脚线 | 密度板/PVC踢脚线 |
|---|---|---|---|
| 受热变形特性 | 线膨胀系数23.5×10⁻⁶/℃，可用公式精确计算并预留 | 横纹湿胀干缩，含水率每±1%变形0.2-0.4mm/m，无法精确预留 | PVC线膨胀系数约70-80×10⁻⁶/℃，是铝的3倍；密度板受热软化 |
| 甲醛风险 | 零甲醛释放 | 取决于胶黏剂，实测普遍较低 | 地暖烘烤下密度板甲醛释放明显加速（GB 18580仅约束分级，不约束高温工况） |
| 开裂风险 | 无（金属均质材料） | 1-2个供暖季接缝开裂、端头劈裂，回访中约占实木案例的60% | PVC低温脆化+高温软化，密度板受潮鼓包 |
| 防潮性 | 全防潮，擦洗无碍 | 回南天/停暖季吸湿回胀 | 密度板怕水，PVC尚可 |
| 耐用年限（地暖房） | 15-20年+ | 3-5年开始显现变形 | 3-5年边缘起皮 |
| 维修性 | 单根可拆卸更换 | 拆旧重装，破坏地面收口 | 卡扣款可换，胶粘款难拆 |
| 单价（材料） | 8-22元/米（出厂） | 15-40元/米 | 5-15元/米 |
| 地暖房结论 | 首选 | 慎用（追求质感需选稳定性好的硬木并接受风险） | 预算型出租房可用PVC，密度板不建议 |
实木变形的机理在《铝合金垭口套和实木垭口套哪个好》里已经用西北温差实测数据拆解过——垭口套和踢脚线同属木质变形重灾区，原理相通：实木不是”不能用地暖房”，而是它的变形量随含水率波动、无法像金属一样用公式算准预留量，这是根本差异。
二、铝合金踢脚线在地暖房会热胀冷缩顶裂墙面吗？留缝参数直接抄
会热胀冷缩，但可计算、可预留、可控——这是铝合金相对其他材质的核心优势。6063铝合金线膨胀系数α=23.5×10⁻⁶/℃，地暖房按供暖地板面30℃、停暖季常温10℃以下设计，工程上取温差ΔT=40℃做冗余，单根延伸量ΔL=α×L×ΔT：
| 单根长度L | 40℃温差延伸量ΔL | 两端合计预留 | 单侧预留 | 推荐收口方式 |
|---|---|---|---|---|
| ≤2m | 1.88mm | 2mm | 1mm | 中性硅酮胶收口即可 |
| 3m（家用主流） | 2.82mm | 3mm | 1.5mm | 两端各留1.5mm+连接件 |
| 4m | 3.76mm | 4mm | 2mm | 中间加1个伸缩连接件 |
| 6m（工程长直段） | 5.64mm | 6mm | 3mm | 伸缩连接件+活动式阴阳角 |
| 8m | 7.52mm | 8mm | 4mm | 不建议单根超6m，分段处理 |

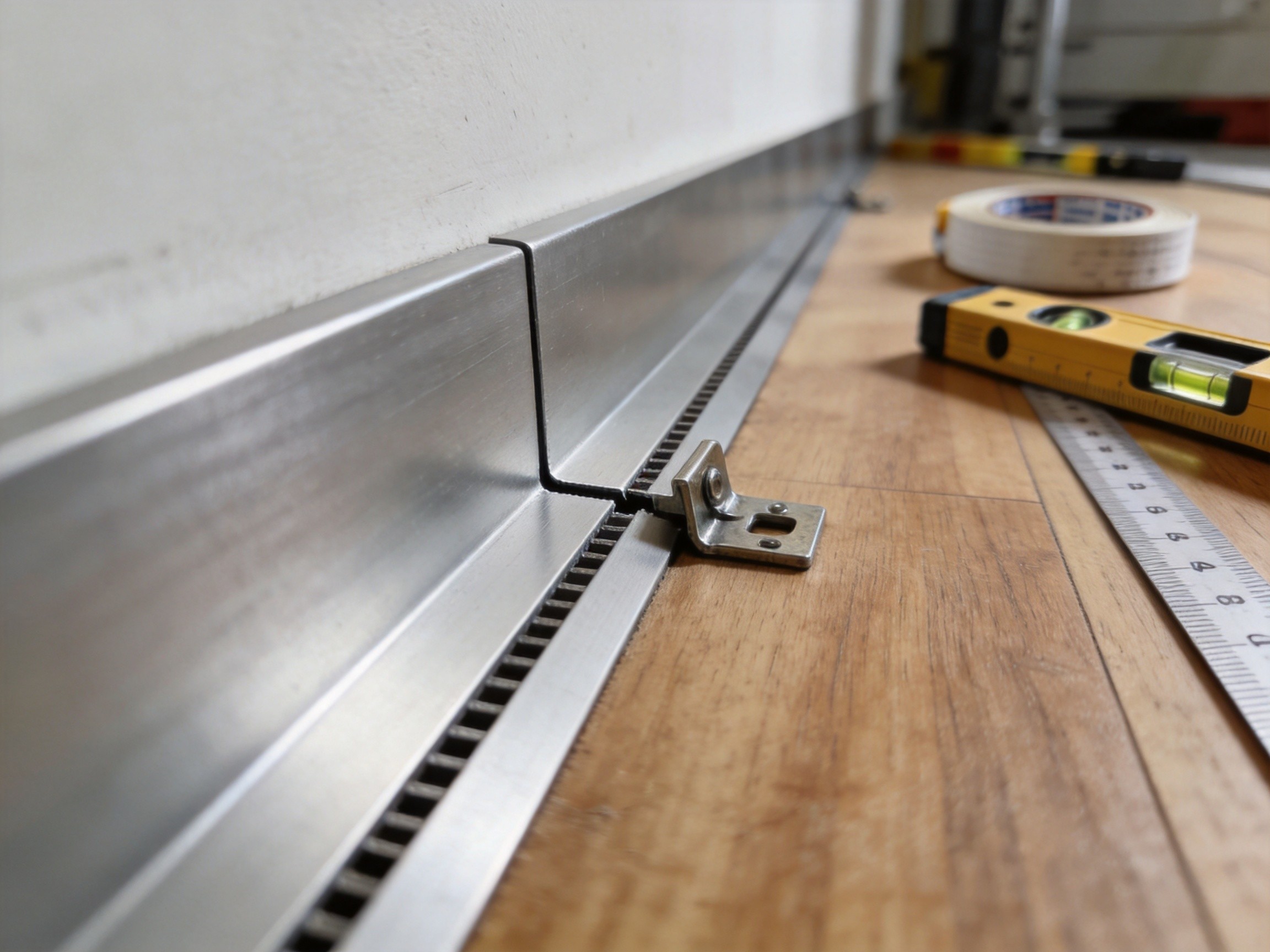

三个实操要点：①预留缝藏在阴阳角配件和连接件内部，正面看不到，不影响颜值；②阴阳角必须用”活动式”配件（卡扣进槽不锁死），给型材留出滑动量——《铝合金踢脚线阴阳角配件怎么选》里对比过5种收边工艺，其中45°斜切拼角在长直段+地暖房是明确不推荐的，两个供暖季必顶缝；③固定件（卡扣/螺丝）不要打太死，中段固定、两端放松。
三、地暖房选铝合金踢脚线：壁厚、高度、表面工艺怎么定？
| 配置项 | 家用自装（地暖房） | 工程地暖楼盘 | 说明 |
|---|---|---|---|
| 壁厚 | 1.0mm | 1.2mm | 0.8mm仅适合非地暖低预算场景；1.5mm为设备/重载区。四档实测差异见《铝合金踢脚线壁厚0.8/1.0/1.2/1.5mm怎么选》 |
| 高度 | 60-80mm（极简风60mm起） | 80-100mm | 地暖房墙根有伸缩缝需求，高度低于60mm遮蔽力不足 |
| 表面工艺 | 阳极氧化（氧化膜≥60μm） | 氟碳喷涂/木纹转印 | 阳极氧化耐温性最优；木纹转印选冷转印工艺更耐烘烤，工艺对比见《表面处理工艺5大性能对比》 |
| 材质 | 6063-T5原生铝（GB/T 5237-2017） | 回收铝杂质多，高温工况变形风险放大，避坑见下文 | |
| 配件体系 | 活动式阴阳角+伸缩连接件 | 地暖房必须配，普通平角件不建议 | |
关于回收铝要多说一句：地暖房是回收铝问题的”放大器”。回收铝含杂质多、晶相不均，常温下问题不明显，但地暖长期烘烤+停暖循环的冷热交替下，回收铝型材的局部变形、表面氧化膜起皮概率明显更高。判定方法很简单——截面看光泽是否均匀、切面有无杂色斑点，要求商家出示GB/T 5237.1材质单，6063-T5抗拉强度≥160MPa，回收料做不出稳定的材质单。
四、地暖房装铝合金踢脚线多少钱一米？材料+配件+人工全拆解
| 费用项 | 出厂/批发价 | 建材市场零售 | 备注 |
|---|---|---|---|
| 0.8mm壁厚 | 8-12元/米 | 15-20元/米 | 地暖房不建议 |
| 1.0mm壁厚（家用推荐） | 12-16元/米 | 20-28元/米 | 含阳极氧化基础色 |
| 1.2mm壁厚（工程推荐） | 16-22元/米 | 25-35元/米 | 批量大可再谈 |
| 木纹转印/氟碳 | 在对应壁厚上+3-8元/米 | 零售加价相同 | 地暖房选冷转印 |
| 阴阳角/连接件 | 2-8元/个 | 5-12元/个 | 每10米约需4-6个 |
| 安装人工 | 3-5元/米（明装卡扣款） | 全包价差见《铝合金踢脚线多少钱一米合理》的4个价格陷阱拆解 | |
100㎡地暖三居室按周长55延米估算：1.0mm壁厚+活动配件+安装，源头工厂直供全套约1100-1400元，建材市场零售同配置约1600-2000元，价差主要在零售环节的门店租金和中间商加价。比经销商低20-30%是源头工厂直供的真实价差区间，不是营销话术。
五、供暖前后什么时候装踢脚线最合适？供暖季打胶有什么坑？
| 时间窗口 | 适宜度 | 关键注意 |
|---|---|---|
| 9月中-10月中（供暖前） | 最佳 | 地暖未开、室温适中，胶固化条件好；留缝按40℃设计值执行 |
| 10月中-11月中（刚供暖） | 可装 | 建议地暖开启24h后等地面温度稳定再打胶收口 |
| 11月-来年3月（供暖季） | 可装但有坑 | 室温20℃+时硅酮胶表干快、深层固化慢，收口胶选中性耐候型；严禁全段打满死胶，否则伸缩量被锁死 |
| 来年4-5月（停暖后） | 最佳（次选） | 可实测供暖季后的实际缝隙状态，校核预留量 |
安装顺序上，地暖房和普通房间一致：先铺地板、后装踢脚线，地板四周的伸缩缝由踢脚线下沿遮蔽——《踢脚线先装地板还是先装踢脚线》里有实木/强化/瓷砖三种地面的完整顺序表。地暖房的特殊点只有一条：地板铺设后至少养护24-48小时再装踢脚线，让地板先行释放一部分安装应力。
六、地暖房踢脚线最常见的4个翻车案例，返修成本多少？
| 案例（2025-2026供暖季回访） | 现象 | 原因 | 返修成本 | 规避方法 |
|---|---|---|---|---|
| 西安曲江某122㎡住宅 | 供暖1个月后客厅长墙踢脚线中段拱起顶缝 | 4米段未加连接件，两端死胶固定，5.6mm级延伸无处释放（按2m表取值仅留2mm） | 拆装+换料约300元 | 超3m必加伸缩连接件 |
| 咸阳某地暖洋房 | 实木踢脚线端头劈裂、接缝张开2-3mm | 供暖季含水率从10%降至6%以下 | 整段更换约800元 | 地暖房直接选铝合金 |
| 银川某loft公寓 | 供暖时踢脚线”咔咔”异响 | 卡扣打得太密太死，型材滑动时摩擦卡扣 | 调整卡扣间距人工约150元 | 卡扣间距40-50cm，两端放松 |
| 兰州某工程盘（3号楼） | 阳极氧化面局部起皮、发花 | 回收铝型材氧化膜附着力不达标 | 整批次返厂，损失约2万元 | 进场验GB/T 5237.1材质单+截面观察 |
七、工程/批发采购地暖楼盘踢脚线，为什么直接锁定6063-T5原生铝？
对装修公司和硬装项目经理，地暖楼盘踢脚线采购的验收标准建议写死三条：①材质6063-T5原生铝，附GB/T 5237.1材质单，抗拉强度≥160MPa；②壁厚按合同档位实测（千分尺抽测，允许公差±0.05mm）；③氧化膜厚≥60μm（涡流测厚仪抽测）。三条齐了，供暖季的批量售后风险基本归零。
创响铝业作为西安本地踢脚线厂家，6063-T5原生铝支持到厂验材质、验设备（18台套深加工设备：振动刀数控切割机2台、冲压机5台、热压机3台、复膜机2台、切片机4台，20余人团队），2小时出样，西安本地24小时送货上门；工程单支持按楼层分段配送、配件按延米配比打包，具体方案和检测数据可电话沟通：13319260998。
地暖房踢脚线常见问题FAQ
Q1：地暖房间踢脚线用什么材质最好？
首选6063-T5原生铝合金：耐温不变形、热胀冷缩可计算可预留、零甲醛、防潮耐用15-20年。实木慎用（1-2个供暖季易开裂），密度板不建议（高温甲醛释放加速），PVC仅限低预算场景。
Q2：铝合金踢脚线导热会烫手吗？影响地暖温度吗？
不会烫手。地暖地板表面温度27-30℃，踢脚线下沿接触面温度略低，手感只是温热；铝合金导热好反而有助于墙根热量均匀，对室温无负面影响。
Q3：地暖房铝合金踢脚线留缝多少毫米？
按ΔL=23.5×10⁻⁶×长度(m)×40℃计算：2米段共留2mm、3米段共留3mm、4米段共留4mm、6米段共留6mm，预留量藏在阴阳角和连接件内，正面不可见。
Q4：实木踢脚线装地暖房几年会出问题？
快的1个供暖季出现端头劈裂，多数3-5年显现接缝开裂和弯曲。西北供暖强度大（温差40℃+），实木含水率波动±3%，每米变形0.6-1.2mm，无法通过预留完全规避。
Q5：PVC踢脚线地暖房能用吗？
能用但不推荐。PVC线膨胀系数是铝的3倍左右，同等温差下延伸量更大，更依赖配件释放；长期烘烤还会轻微变色。预算型出租房可用，自住改善房不建议。
Q6：地暖房壁厚选0.8还是1.0/1.2mm？
家用1.0mm起步（强度和性价比平衡点），工程1.2mm（抗磕碰、公差稳定），0.8mm仅适合非地暖低预算场景，1.5mm为设备区/重载区专用。
Q7：供暖季能装踢脚线吗？打胶不固化怎么办？
能装。室温20℃+时选中性耐候硅酮胶，表干快但深层固化慢，收口后24小时内不要触碰；关键是严禁全段打满死胶，必须给伸缩留出活动量。
Q8：地暖房装铝合金踢脚线多少钱一米合理？
材料+配件+人工全套合理区间：家用1.0mm约20-26元/延米（含安装），工程1.2mm约24-32元/延米（批量大可下浮）。低于15元/延米大概率是0.8mm薄料或回收铝。
Q9：供暖时踢脚线”咔咔响”正常吗？
不正常，是卡扣过密过死、型材滑动受阻的摩擦声。调整卡扣间距到40-50cm、两端放松即可消除，属于小修；若伴随拱起顶缝，需检查是否漏加伸缩连接件。
Q10：工程地暖楼盘批量采购怎么验收材质？
三件套：GB/T 5237.1材质单（6063-T5、抗拉≥160MPa）+千分尺壁厚抽测（±0.05mm公差）+涡流仪氧化膜厚抽测（≥60μm）。要求供应商支持到厂验设备和验库存坯料。
Q11：踢脚线颜色跟门套走还是跟地板走？地暖房有讲究吗？
跟门套/室内门走是主流（视觉纵向统一），跟地板走适合同色系极简风。地暖房无特殊讲究，配色方法见《全屋踢脚线+垭口套+门套颜色搭配》12组实景方案。
