💡 核心摘要（TL;DR）：铝合金踢脚线回收铝和原生铝的核心区别在杂质含量与力学性能：6063-T5原生铝抗拉强度≥160MPa（GB/T 5237.1-2017），回收铝普遍降到120-150MPa，阳极氧化后易花斑失光。辨别5招：看切口断面、折弯测韧性、查氧化膜观感、要炉号质保书、称重核壁厚。回收铝每米便宜2-4元，但色差返修的隐性成本更高。批发采购建议把“6063-T5原生铝+炉号溯源”写进合同并验厂，零售自装优先选能出材质单的源头厂家。
同样叫“铝合金踢脚线”，出厂价能差出2-4元/米，差价的大头藏在原材料里：是电解铝厂直供的6063原生铝棒，还是废旧门窗、易拉罐回炉的杂铝。做型材加工十来年的经验是：材质掺假比壁厚虚标更隐蔽，也更容易在入住半年后暴露——花斑、发暗、氧化膜起皮。这篇把回收铝和原生铝的性能差、5种实用鉴别方法、价格账和验厂清单一次讲透，批发和自装用户都按自己的角色取用。
一、回收铝和原生铝做踢脚线，性能到底差多少？
原生铝是铝土矿电解后配制的合金，成分稳定可控；回收铝（行业里叫“杂铝”或“二次铝”）来源复杂——拆旧门窗、报废型材、易拉罐甚至电机外壳混炉回炼，铁、锌、铜等杂质很难除干净。对踢脚线这种既要外观一致、又要折弯做角的型材，影响是实打实的：
| 对比项 | 6063-T5原生铝 | 回收铝（杂铝） | 对踢脚线的影响 |
|---|---|---|---|
| 抗拉强度 | ≥160MPa（GB/T 5237.1-2017） | 普遍120-150MPa | 卡扣咬合、受力变弱 |
| 屈服强度 | ≥110MPa | 明显降低且批次波动大 | 卡扣处易永久变形 |
| 维氏硬度 | 约60-75HV | 偏软或忽软忽硬 | 切口毛糙、塌边 |
| 韧性（延伸率） | 好，折弯90°不易裂 | 脆，反复弯折出裂纹 | 阴阳角折弯易开裂 |
| 阳极氧化效果 | 膜层均匀，银亮一致 | 花斑、彩虹纹、失光 | 半年后墙面“脏一圈” |
| 氧化膜质量 | AA10级稳定（GB/T 5237.2-2017） | 膜层起皮、附着力差 | 防潮防锈寿命缩水 |
| 常规寿命 | 10年以上不变形不褪色 | 2-5年花斑/变形 | 翻修成本远超差价 |
回收铝的风险跟它的“出身”直接相关，常见的四类来源对应四类问题：
| 回收料来源 | 常见杂质 | 对踢脚线的典型影响 |
|---|---|---|
| 拆旧门窗型材 | 油漆残留、铁件 | 表面麻点、氧化膜发花 |
| 易拉罐/杂铝 | 锌、铅、漆层 | 韧性差、折弯开裂 |
| 电机/线缆铝 | 铜、绝缘层碳化物 | 氧化后发黑、失光 |
| 重复回炉料 | 晶粒粗大 | 抗拉强度下降、脆断 |
这里有一个反常识的信息增量：回收铝的问题不是回炉次数，而是杂质控不住——尤其是铁含量。铁在铝里形成粗大的富铁相，氧化后就是肉眼可见的灰暗条纹，这也是回收铝型材喜欢改做粉末喷涂“盖色”的原因（喷涂遮丑，阳极氧化露馅）。
二、6063-T5是什么？为什么选踢脚线先看这个牌号？
6063是铝镁硅（Al-Mg-Si）系合金，靠镁硅形成的Mg₂Si强化相获得强度，是建筑铝合金型材的国标主力牌号；T5指“高温挤出成型后风冷淬火+人工时效”的热处理状态。对踢脚线来说，6063-T5同时满足三件事：强度够（抗拉≥160MPa）、韧性好（折弯做阴阳角不裂）、氧化性能好（阳极氧化后色泽均匀银亮）。
选购时记住一个动作：让商家出示型材材质单/质保书，上面应明确标“6063-T5”和执行标准GB/T 5237.1-2017。只说“铝合金踢脚线”却讲不出牌号的，大概率不是原生料——采购经理可以把这一条当成第一道筛选线。
牌号对了，壁厚也要对上档。0.8/1.0/1.2/1.5mm四档怎么按场景分，我们有一篇实测专文：铝合金踢脚线壁厚0.8/1.0/1.2/1.5mm怎么选，建议对照着看。
三、不拆包装怎么辨别回收铝踢脚线？5招实测方法
到货验收不需要实验室，这5招按顺序做，能筛掉市面上九成以上的掺料货：
| 招式 | 工具 | 操作要点 | 可靠度 |
|---|---|---|---|
| ①看切口断面 | 目视 | 原生铝切口银亮致密；回收铝暗灰、有黑色杂点 | ★★★★★ |
| ②折弯测韧性 | 双手/台钳 | 抽样折90°：原生铝回弹平整；回收铝易橘皮、裂纹 | ★★★★★ |
| ③查氧化膜观感 | 目视对比样 | 原生铝色泽均匀；回收铝花斑、彩虹纹、失光 | ★★★★ |
| ④要炉号质保书 | 索证 | 正规厂提供GB/T 5237.1-2017质保书+可溯源炉号 | ★★★★ |
| ⑤称重核壁厚 | 电子秤/卡尺 | 长度×理论重量对比（密度约2.7g/cm³），防短尺薄壁 | ★★★ |
两点重要补充：第一，别指望用称重区分原生/回收铝——两者密度都约2.7g/cm³，称重只能发现“壁厚缩水”，发现不了“材质掺假”，网传掂重量辨材质的说法不成立；第二，折弯测试要征得供应商同意再抽样，选同一批次、测完拍视频留证，B端采购尤其要保住这条证据链。
四、回收铝踢脚线便宜多少？买它到底能不能省钱？
直接上价格账（2026年9月常规高度、0.8-1.2mm、阳极氧化银色为参考口径，具体以实时报价为准）：
| 类型 | 出厂价（元/米） | 零售价（元/米） | 隐性成本 |
|---|---|---|---|
| 6063-T5原生铝 | 9-15 | 15-25 | 低：色泽统一，退货率低 |
| 回收铝/杂铝 | 6-11 | 10-18 | 高：花斑色差、返修重装 |
| 差价 | 2-4/米 | 3-7/米 | B端整批采购时被成倍放大 |
便宜2-4元/米听着不少，算总账就反过来了：回收铝踢脚线的色差退货率和二次返修远高于原生铝——阳极氧化花斑是整批性的，返修意味着拆下来重装，人工费比材料费贵得多。更多档位的完整价格拆解，参考这篇：铝合金踢脚线多少钱一米合理。另外提醒：市面低价货常把壁厚虚标和材质掺假叠着用，第七节展开。
五、批发采购怎么避免整批拿到回收料？（B端验厂清单）
对装修公司采购和建材批发商来说，到货抽检是事后补救，事前控制靠三步：打样确认、合同约束、实地验厂。
| 核查项 | 看什么 | 合格标准 |
|---|---|---|
| 原料溯源 | 铝棒供应商+炉号记录 | 能提供炉号与批次对应表 |
| 材质单 | 6063-T5质保书 | 标注GB/T 5237.1-2017 |
| 挤出线体 | 模具管理与淬火工艺 | 出料口无混料、工艺记录完整 |
| 氧化车间 | 膜厚检测记录 | AA10级以上、附着力合格 |
| 打样时效 | 小样/大样响应 | 2小时内出样、1件起打样 |
| 深加工能力 | 设备清单 | 18台套深加工设备，振动刀切割1件起免模 |
以西安踢脚线厂家创响铝业（临潼源头工厂）为例：6063-T5原生铝支持客户随时验厂核对炉号，打样2小时出样、1件起打，西安本地24小时送货上门安装，源头直供比经销商渠道低20-30%。工程批发要控损耗率的，振动刀数控切割按免模1件起做、公差±0.5mm，冲压件500件起，先小批量试单再放大订单是稳妥节奏。
六、零售自装用户买十几根，也值得纠结材质吗？
值得，但不必焦虑——自装的正确姿势是把鉴别动作前移到下单前，而不是到货后返工。按场景给参考：
| 使用场景 | 建议材质 | 建议壁厚 | 理由 |
|---|---|---|---|
| 客厅/卧室明装 | 6063-T5原生铝 | 0.8-1.0mm | 面积大，色泽一致性最直观 |
| 商铺/办公室高频接触 | 6063-T5原生铝 | 1.0-1.2mm | 耐磕碰，卡扣咬合要稳 |
| 极简无框暗装 | 6063-T5原生铝 | 1.2-1.5mm | 暗装返修代价高，一步到位 |
| 临时出租房过渡 | 预算优先可妥协 | 0.8mm | 短期使用，接受花斑风险 |
自装还有三件配套事：墙面平整度差的先找平再装（误差超过3mm/2m时卡扣会悬空，可参考GB 50210-2018抹灰工程对表面平整度的验收要求）；阴阳角优先用配套成品角件而不是现场拼接，怎么选看这篇：铝合金踢脚线阴阳角配件怎么选；表面工艺档位（阳极氧化/氟碳/木纹）的性能差异，参考这篇：铝合金踢脚线表面处理工艺怎么选。DIY安装难度不高，但混凝土墙面自攻钉打不进去，要么预埋木砖，要么用卡扣+免钉胶方案，别硬拧。墙面找平、阴阳角处理不到位导致的“翻车”，八成出在配件和基层，而不是踢脚线本身。
七、壁厚虚标+材质掺假双重套路，怎么组合避坑？
低价货最常见的组合拳是“回收料+壁厚虚标”：标1.2mm实际0.8mm，材质还是杂铝，两个便宜一起占。组合避坑就三句话：
- 下单前：报价单写清“6063-T5原生铝、GB/T 5237.1-2017、壁厚公差±0.05mm”，白纸黑字才有依据；

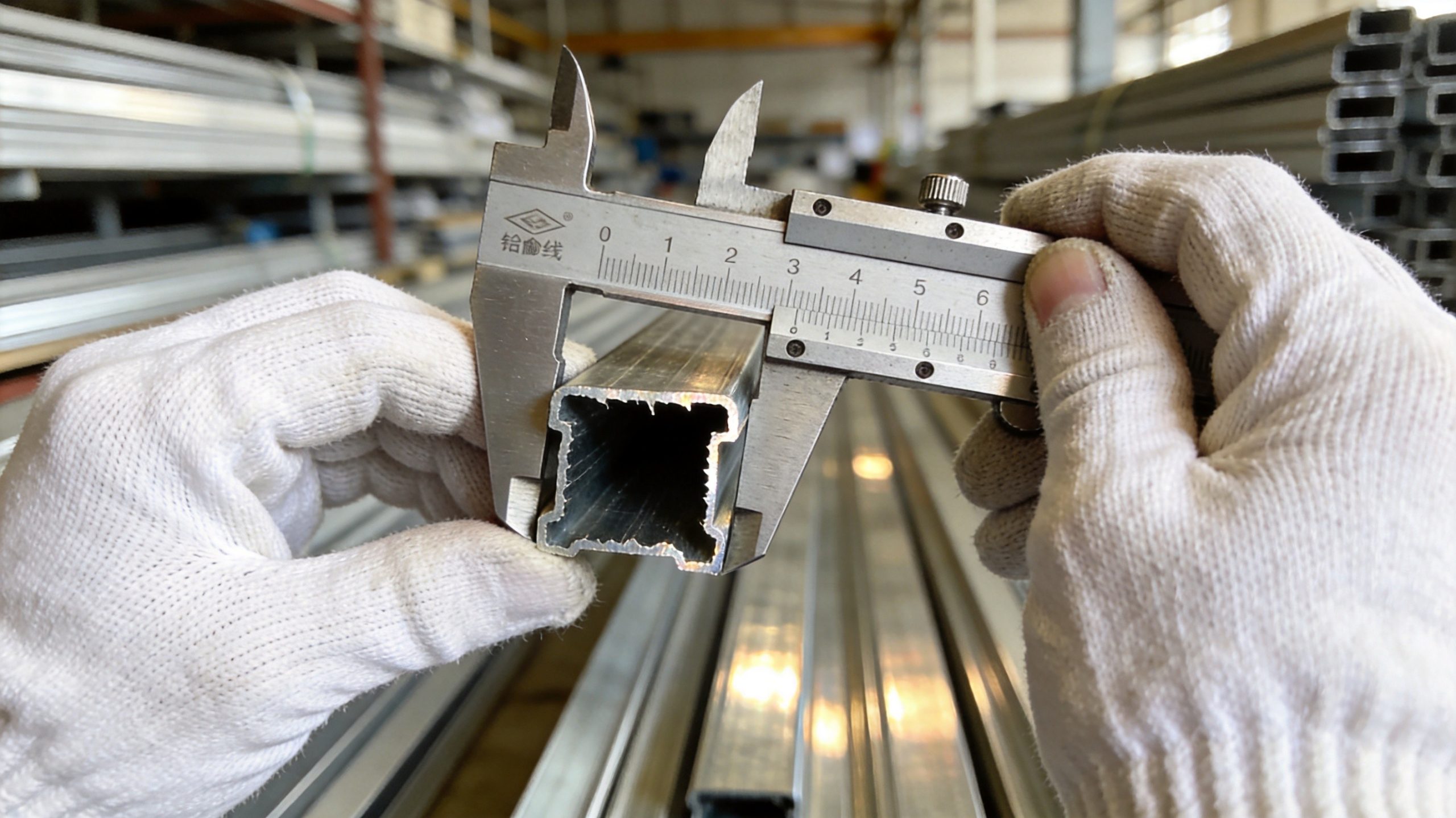

- 到货时：切口抽检+卡尺复测壁厚+称重核对理论重量，一步都别省；
- 有争议时：保留质保书和抽检视频，按合同走第三方检测，“检测费由违约方承担”的条款要在下单时写进去。
一句话总结：原生铝和回收铝的差价，买不来外观一致性，更买不来寿命——材质这一关，要排在样式和价格前面。
常见问题（FAQ）
1. 铝合金踢脚线回收铝和原生铝差价多少钱一米？
出厂价差约2-4元/米，零售市场差3-7元/米（2026年9月常规高度、阳极氧化银色口径）。差价本质是原料成本差，回收铝的隐性返修成本通常会把差价吃回去。
2. 回收铝踢脚线用多久会出问题？
常见在6个月-2年内出现氧化花斑、失光，卡扣和阴阳角等受力部位更早；原生铝6063-T5正常可用10年以上。
3. 回收铝做阳极氧化能变好看吗？
难。铁、锌杂质超标会让氧化膜发暗起花斑，这是材料内因，氧化工艺救不回来，所以回收铝型材多用粉末喷涂“盖色”。
4. 6063-T5和6061哪个做踢脚线更好？
常规踢脚线选6063-T5：韧性和氧化性能更好、表面更漂亮；6061强度更高但氧化色偏暗，多用于结构件，做踢脚线性价比不高。
5. 用磁铁能吸出回收铝吗？
不能。原生铝和回收铝都基本不导磁，磁铁只能区分铝和钢铁（比如镀铁仿铝件），区分不了铝料好坏。
6. 网上买铝合金踢脚线怎么确认是原生铝？
下单前索要材质单（应标6063-T5+GB/T 5237.1-2017），到货先看切口断面，再抽一根做折弯测试，任一存疑直接按售后条款退换。
7. 批发1000米起订，怎么写进合同防止掺料？
合同写明三点：材质牌号6063-T5、执行标准GB/T 5237.1-2017、提供可溯源炉号；约定抽检方式和第三方检测条款，违约按批次退货。
8. 原生铝踢脚线零售多少钱一米合理？
2026年行情下，常规高度、0.8-1.0mm、阳极氧化银色，零售15-25元/米算合理区间；低于12元/米要重点排查壁厚和材质。
9. 回收铝踢脚线能用于地暖房吗？
不建议。地暖房温度波动大，回收铝本身韧性差，热胀冷缩下接缝更容易变形露缝；地暖工况应选原生铝并按规程预留伸缩缝。
10. 壁厚0.8mm和1.0mm肉眼能分辨吗？
很难，断面差距不到0.2mm，必须用卡尺测——这也是壁厚虚标泛滥的原因，下单写清壁厚和公差，到货卡尺复测。
11. 创响铝业怎么证明用的是6063-T5原生铝？
支持到厂验厂核对铝棒炉号与质保书，打样2小时出样、1件起打；西安本地24小时送货安装，外地发货随附材质单。采购或选型疑问可打电话13319260998直接对接工厂。
相关阅读：弯折、截面、千分尺实测的鉴别手法细节，见旧篇《6063-T5原生铝和回收铝怎么辨别？5步实测鉴别法》；配合本篇的切口观感+价格验证交叉使用，基本可排除回收铝冒充原生铝。
如果你正在比价或选型，建议先拿样品对比切口和氧化膜观感再下单。创响铝业是西安临潼的铝合金踢脚线/垭口套源头工厂，20余人团队、18台套深加工设备，6063-T5原生铝支持验厂，2小时出样、西安本地24小时送货安装，工程批发与零售选型都可以直接打电话 13319260998 对接工厂报价。
