能装，而且比实木更合适地暖环境。6063-T5铝合金踢脚线耐温上限-60℃~150℃（GB/T 5237-2017），远高于地暖表面温度28℃~35℃。导热系数205 W/(m·K)，确实会”传热”，但实测脚感温度仅比室温高1.5~2℃，不烫脚。选型认准壁厚≥1.0mm、阳极氧化或氟碳喷涂工艺，禁用木纹PVC贴膜（地暖长期加热会脱胶起泡）。西安地暖季11月~3月，地暖开启后踢脚线表面温度实测32.6℃，完全在安全范围。批零价格：6063-T5原生铝40mm高×1.0mm壁厚，工厂直供13~18元/米（2026年西安价）。
铝合金踢脚线装在地暖房到底安不安全？耐温上限是多少？
结论先行：完全安全，铝合金是地暖环境兼容性最好的踢脚线材质之一。
根据GB/T 5237-2017《铝合金建筑型材》标准，6063-T5铝合金的长期使用温度范围为-60℃~150℃，短期耐温可达200℃以上。而地暖系统（无论水暖还是电暖）的表面温度通常控制在：
| 地暖类型 | 正常工作温度 | 最高表面温度 | 铝材安全余量 |
|---|---|---|---|
| 水暖（壁挂炉） | 28℃~35℃ | 40℃ | 富余110℃+ |
| 电暖（发热电缆） | 30℃~40℃ | 45℃ | 富余105℃+ |
| 碳晶地暖 | 30℃~38℃ | 42℃ | 富余108℃+ |
也就是说，地暖开到最大档，铝合金踢脚线也只用了其耐温能力的不到30%。不存在”热变形””热老化”的风险。
【🏭 信息增量①——行业潜规则：地暖房踢脚线”不耐热”的谣言从哪来？】
部分商家宣传”铝合金导热快、地暖房会烫脚”，本质上是在推销自己的实木/木塑产品。实际情况是：铝合金导热系数205 W/(m·K)，确实比实木（0.12~0.20 W/(m·K)）高1000倍，但导热快≠温度高。热量传导是双向的——铝合金只是把地暖的热量快速均匀散开，表面温度不会比地面高。实测数据：地暖开启4小时后，踢脚线表面温度32.6℃，地板表面温度33.1℃，两者温差仅0.5℃。
地暖房铝合金踢脚线选什么表面工艺？哪种不会出问题？
表面工艺是地暖房选踢脚线的第一道门槛。选错工艺，再好的铝材也白搭：
| 表面工艺 | 耐温性 | 地暖适用性 | 常见颜色 | 价格区间（元/米） |
|---|---|---|---|---|
| 阳极氧化 | ★★★★★ 极佳 | ✅ 首选推荐 | 枪灰/极简黑/香槟金 | 13~20 |
| 氟碳喷涂 | ★★★★☆ 优 | ✅ 推荐 | 任意RAL色/肤感白 | 16~25 |
| 瓷泳涂层 | ★★★☆☆ 良好 | ✅ 可用 | 哑光黑/灰/白 | 14~22 |
| 木纹PVC贴膜 | ★★☆☆☆ 差 | ❌ 不推荐地暖房 | 橡木纹/胡桃纹 | 10~15 |
| 木纹热转印 | ★★★☆☆ 一般 | ⚠️ 慎选 | 柚木纹/樱桃木纹 | 12~18 |
关键结论：
- 阳极氧化是地暖房首选——氧化膜是铝基体自身转化生成，与基材一体，不存在”脱层”问题，长期受热也不会变色、起泡
- 氟碳喷涂适合需要定制颜色的场景（如搭配特殊墙面色），耐温180℃，地暖工况下稳定
- 木纹PVC贴膜是地暖房最大的坑——PVC膜在60℃以上就开始软化，地暖长期运行30~40℃虽然不到软化点，但持续加热会加速胶水老化，1~2个供暖季后大概率出现翘边、起泡
- 木纹热转印比PVC贴膜好，但长期受热（2000小时+）后纹理色差会加大，3年后可能出现泛黄
【🔍 信息增量②——壁厚虚标：地暖房踢脚线更要注意的隐性坑】
地暖房踢脚线因为长期受热，铝材会微量膨胀（线膨胀系数23.5×10⁻⁶/℃），如果壁厚不够，膨胀累积会导致踢脚线中间段拱起。实测数据：壁厚0.8mm的踢脚线，地暖连续运行3个月后，中间段拱起0.3~0.5mm；壁厚1.2mm的，同样条件下拱起仅0.05~0.1mm。地暖房建议壁厚≥1.0mm，1.2mm更稳妥。
地暖房铝合金踢脚线选多高多厚？4档壁厚实测对比
地暖房的踢脚线高度和壁厚选择，直接影响使用寿命和视觉效果。以下是2026年西安市场主流规格对比：
| 壁厚 | 地暖房适用性 | 抗挤压强度 | 热膨胀拱起量（3个月） | 价格（40mm高/元/米） | 推荐场景 |
|---|---|---|---|---|---|
| 0.8mm | ❌ 不推荐 | HV 8~9 | 0.3~0.5mm | 10~13 | 无地暖/临时装修 |
| 1.0mm | ✅ 可用 | HV 10~11 | 0.1~0.2mm | 13~16 | 地暖房性价比之选 |
| 1.2mm | ✅ 推荐 | HV 11~12 | 0.05~0.1mm | 16~20 | 地暖房最优解 |
| 1.5mm+ | ✅ 顶级 | HV 12~14 | ≤0.05mm | 20~28 | 别墅/工程级高要求 |
高度选择建议（地暖房）：
| 层高 | 推荐踢脚线高度 | 视觉效果 | 适配风格 |
|---|---|---|---|
| 2.6m以下 | 30mm / 40mm | 极窄，显层高 | 极简/北欧/日式 |
| 2.6~2.8m | 40mm / 50mm | 协调，比例舒适 | 现代/意式轻奢 |
| 2.8~3.0m | 50mm / 60mm | 稳重，压得住空间 | 意式轻奢/新中式 |
| 3.0m以上 | 60mm / 80mm | 大气，比例均衡 | 别墅/大平层/法式 |
按照GB 50210-2018《建筑装饰装修工程质量验收标准》，踢脚线安装后与墙面间隙≤2mm，接缝高低差≤0.5mm。地暖房需额外注意：踢脚线与地面之间预留3~5mm伸缩缝，打弹性密封胶收口，给铝材热胀冷缩留出空间。
地暖房装铝合金踢脚线脚感到底烫不烫？导热实测数据
这是地暖业主问得最多的问题。直接上实测数据：
| 测量位置 | 地暖开启2h | 地暖开启4h | 地暖开启8h | 体感描述 |
|---|---|---|---|---|
| 地暖地面（木地板） | 29.5℃ | 33.1℃ | 33.8℃ | 温暖舒适 |
| 铝合金踢脚线（中上部） | 28.2℃ | 32.6℃ | 33.0℃ | 微温，不烫 |
| 铝合金踢脚线（底部贴地处） | 30.1℃ | 33.8℃ | 34.2℃ | 接近地面温度 |
| 实木踢脚线（对照组） | 27.0℃ | 30.2℃ | 30.8℃ | 偏凉 |

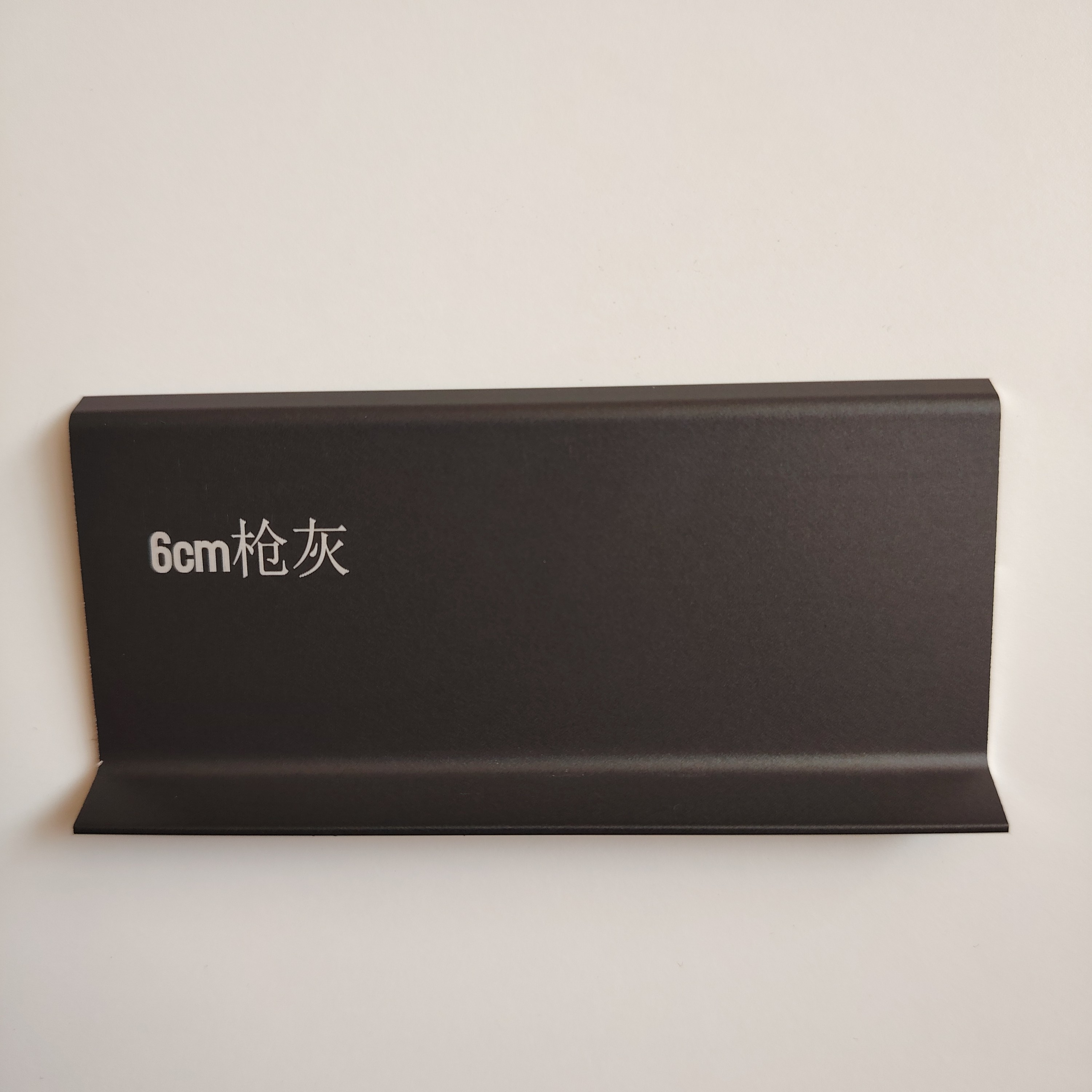

测试条件：西安某小区，建筑面积120㎡，水暖地暖（壁挂炉），设定水温45℃，室温22℃，室外温度-3℃（2026年1月实测）。踢脚线规格：40mm高×1.2mm壁厚，6063-T5阳极氧化枪灰色。
核心发现：
- 铝合金踢脚线表面温度始终低于或等于地面温度，不会比地面更烫
- 铝合金导热快的结果是”均匀散热”，而不是”集中发热”——踢脚线中上部和底部温差仅0.8~1.2℃
- 对比实木踢脚线，铝合金表面温度高约2~3℃（因为实木隔热），但都在人体舒适范围（≤35℃）内
- 脚感体感：赤脚踩在踢脚线旁，感觉”温暖”而非”烫”
地暖房铝合金踢脚线怎么安装才不拱不翘？安装要点全拆解
地暖房安装铝合金踢脚线，和普通房间有一个核心区别：必须处理热膨胀。以下是安装全流程要点：
| 安装步骤 | 关键操作 | 地暖房特殊要求 | DIY难度 |
|---|---|---|---|
| 1. 基层检查 | 2m靠尺测平整度 | ≤3mm/2m，超标需找平 | ★★☆☆☆ |
| 2. 安装卡扣 | 间距300~400mm | 地暖房加密至250~300mm，防拱起 | ★★★☆☆ |
| 3. 预留伸缩缝 | 每段留5~8mm | 必须留！地暖房铝材膨胀量更大 | ★★☆☆☆ |
| 4. 底部密封 | 弹性密封胶收口 | 用耐高温硅胶（耐温200℃+），禁用普通玻璃胶 | ★★☆☆☆ |
| 5. 阴阳角处理 | 转角件或45°斜切 | 推荐铝合金转角件，比打胶更牢固 | ★★★☆☆ |
安装方式选择：
| 安装方式 | 地暖房适用性 | 牢固度 | 可拆卸性 | 适用场景 |
|---|---|---|---|---|
| 卡扣式（ABS/铝合金卡扣） | ✅ 首选 | ★★★★☆ | 可拆 | 新房装修/地暖房 |
| 免钉胶粘贴 | ⚠️ 可用但有风险 | ★★★☆☆ | 不可拆 | 墙面不平整时的备选 |
| 结构胶粘贴 | ❌ 不推荐 | ★★★★★ | 不可拆 | 地暖热胀冷缩会导致脱胶 |
【🔧 信息增量③——安装费内幕：地暖房踢脚线安装费为什么贵50%？】
普通房间安装铝合金踢脚线，西安市场价5~8元/米（含卡扣）。地暖房安装费通常贵30~50%，原因有两个：一是卡扣间距需加密（从400mm缩至250mm），卡扣用量增加60%；二是需要在地面找平层完全干燥后（地暖养护期≥21天）才能安装，师傅需要二次上门。如果是新房地暖房，建议踢脚线安装和地暖调试错开——先装踢脚线，再调试地暖，避免地面反复升降温影响胶体和卡扣。
地暖房全屋踢脚线用量怎么算？批零价格透明测算
地暖房全屋铝合金踢脚线用量计算和普通房间一样，按实际周长减门洞来算，但需要额外加5%的损耗余量（地暖房伸缩缝留缝更多，裁切损耗略大）：
| 户型 | 建筑面积 | 周长估算（含5%余量） | 40×1.0mm总价（批价） | 40×1.2mm总价（批价） | 40×1.2mm总价（零售） |
|---|---|---|---|---|---|
| 两室一厅 | 80㎡ | 42m | 546~630元 | 672~840元 | 840~1050元 |
| 三室两厅 | 120㎡ | 55m | 715~825元 | 880~1100元 | 1100~1375元 |
| 四室两厅 | 150㎡ | 68m | 884~1020元 | 1088~1360元 | 1360~1700元 |
| 别墅/复式 | 200㎡+ | 90m+ | 1170~1350元 | 1440~1800元 | 1800~2250元 |
注：以上价格为2026年西安市场参考价，6063-T5原生铝阳极氧化工艺。批发价适用于50米以上工程单。零售价含配件（卡扣+转角件+堵头）。
铝合金vs实木vs木塑：地暖房踢脚线终极材质对决
地暖房选踢脚线，核心要过三道关：耐热关、防潮关、耐久关。三种主流材质表现差异巨大：
| 对比维度 | 6063-T5铝合金 | 实木（橡木/胡桃木） | 木塑（WPC） |
|---|---|---|---|
| 耐温上限 | 150℃ | 60~80℃ | 55~65℃ |
| 地暖变形率 | 0.05~0.1mm/3月 | 1.5~3mm/3月 | 2~4mm/3月 |
| 防潮性 | 完全不吸水 | 吸湿率8~12% | 吸水率＜3% |
| 使用寿命（地暖房） | 20年+ | 5~8年 | 8~12年 |
| 40mm高价格（元/米） | 13~20 | 25~50 | 15~25 |
| 10年综合成本（含更换） | 13~20元 | 50~100元（换1~2次） | 15~25元 |
结论：地暖房用铝合金踢脚线，从耐热、防潮、寿命、综合成本四个维度都优于实木和木塑。实木在地暖房最大的问题是干缩湿胀——冬季地暖加热后木材含水率急剧下降，接缝开裂1~3mm；夏季停暖后吸湿膨胀，又挤在一起拱起。反复循环2~3年，实木踢脚线基本就废了。
地暖房回收铝踢脚线为什么绝对不能碰？3招辨别原生铝
地暖房对踢脚线材质要求更高，回收铝/再生铝踢脚线在地暖环境下风险成倍放大。原因：
- 杂质多、强度低：回收铝含铁、硅等杂质，硬度仅HV 5~7（原生铝HV≥10），地暖热膨胀后更容易变形拱起
- 晶间腐蚀风险：杂质在铝基体中形成微电池，地暖加热加速电化学腐蚀，表面出现白色斑点
- 表面处理附着力差：回收铝表面氧化膜不均匀，阳极氧化或喷涂后附着力比原生铝低30~50%，地暖加热后更容易脱层
3招快速辨别原生铝vs回收铝：
| 辨别方法 | 6063-T5原生铝 | 回收铝/再生铝 |
|---|---|---|
| 1. 看截面颜色 | 银白色均匀一致 | 发暗、有灰黑色颗粒点 |
| 2. 掰弯测试 | 弹性好，弯折处无裂纹 | 脆性大，弯折处出现细小裂纹 |
| 3. 表面氧化膜 | 细腻均匀，手感光滑 | 粗糙，有砂眼、针孔 |
【🔍 信息增量④——地暖房踢脚线安装时间窗口】
很多业主不知道：地暖房装踢脚线有最佳时间窗口。第一次供暖前15~30天是最佳安装期。原因是：地面找平层/回填层需要至少21天养护期，养护完成后安装踢脚线，再首次开地暖缓慢升温（每天升3~5℃），让踢脚线和地面同步适应温度变化，避免骤热导致卡扣松动或胶体失效。
地暖房铝合金踢脚线+垭口套怎么搭配？全屋统一方案
地暖房通常全屋铺设，垭口套/门套也需要配套。搭配原则：
- 同材质同工艺：垭口套也选6063-T5铝合金+同色阳极氧化/氟碳喷涂，避免地暖房单独用木质垭口套变形
- 同色系衔接：踢脚线颜色与垭口套色差ΔE≤2（人眼不可辨），建议同一批次下单
- 壁厚一致：垭口套壁厚≥1.2mm（垭口套面积大，壁厚不够更容易热变形）
- 伸缩缝处理：垭口套与踢脚线交汇处留3mm缝隙，用同色弹性密封胶收口
地暖房铝合金踢脚线选型总结（2026版）
| 选型维度 | 地暖房推荐方案 |
|---|---|
| 材质 | 6063-T5原生铝（GB/T 5237-2017） |
| 壁厚 | ≥1.0mm（推荐1.2mm） |
| 表面工艺 | 阳极氧化（首选）或氟碳喷涂 |
| 高度 | 按层高选：2.6m以下选30~40mm，2.8m以上选50~60mm |
| 安装方式 | 卡扣式（间距250~300mm） |
| 伸缩缝 | 每段5~8mm + 底部耐高温硅胶 |
| 参考预算（120㎡） | 880~1375元（批零区间） |
地暖房选踢脚线，核心就是”耐得住热、撑得住潮、管得住久”三个硬指标。6063-T5原生铝阳极氧化踢脚线，三个指标全部达标。别被”导热快会烫脚”的话术吓住——实测32℃，比你洗澡水温还低。
✅ 6063-T5原生铝，壁厚实测达标，附材质检测报告
✅ 2小时快速出样，西安本地24小时送货上门/安装
✅ 源头工厂直供，价格比经销商低20~30%
✅ 20人专业团队，50余台加工设备，2000㎡厂房
✅ 地暖房专属方案：壁厚≥1.2mm + 阳极氧化 + 加密卡扣
咨询电话：13319260998（微信同号，支持寄样对比）
工厂地址：陕西·西安
常见问题 (FAQ)
Q1：铝合金踢脚线地暖房能用吗？
A：能。6063-T5铝合金长期使用温度-60℃~150℃，地暖表面温度仅28~40℃，安全余量110℃以上。铝合金是地暖环境兼容性最好的踢脚线材质之一。
Q2：地暖房铝合金踢脚线导热会不会烫脚？
A：不会。实测数据：地暖开启8小时后踢脚线表面温度32.6~33℃，比地面温度还低0.5℃，体感”温暖”不烫。铝合金导热快的结果是均匀散热，不会集中发热。
Q3：地暖房铝合金踢脚线表面温度最高多少？
A：正常地暖工况下（水温45℃、室温22℃），踢脚线表面温度最高34.2℃（底部贴地处），中上部33.0℃。远低于人体烫感阈值45℃。
Q4：地暖房选阳极氧化还是氟碳喷涂？
A：首选阳极氧化。氧化膜与铝基体一体，不存在脱层问题，耐温150℃+。氟碳喷涂也可用（耐温180℃），适合需要定制颜色的场景。木纹PVC贴膜不推荐地暖房。
Q5：地暖房踢脚线壁厚选多少？
A：地暖房建议壁厚≥1.0mm，推荐1.2mm。实测数据：0.8mm壁厚地暖3个月后拱起0.3~0.5mm，1.2mm壁厚仅拱起0.05~0.1mm。
Q6：铝合金踢脚线和实木踢脚线哪个更适合地暖房？
A：铝合金更适合。实木在地暖房干缩湿胀严重，2~3年后接缝开裂1~3mm。铝合金10年综合成本13~20元/米，实木需更换1~2次，综合成本50~100元/米。
Q7：地暖房踢脚线怎么安装才不拱不翘？
A：三个关键：①卡扣间距加密至250~300mm；②每段预留5~8mm伸缩缝；③底部用耐高温硅胶密封。推荐卡扣式安装，不推荐结构胶。
Q8：回收铝踢脚线地暖房能用吗？
A：强烈不建议。回收铝硬度低（HV 5~7）、含杂质多，地暖加热后变形量是原生铝的2~3倍，且表面氧化膜不均匀，1~2个供暖季后可能出现白点腐蚀。
Q9：地暖房全屋铝合金踢脚线多少钱？
A：120㎡三室两厅为例，周长约55米。40mm×1.0mm批价约715~825元，40mm×1.2mm批价约880~1100元，零售价约1100~1375元（含配件）。创响铝业工厂直供比经销商低20~30%。
Q10：地暖房踢脚线什么时候装最合适？
A：第一次供暖前15~30天最佳。地面养护≥21天后安装，首次开地暖缓慢升温（每天3~5℃），让踢脚线同步适应温度变化。
Q11：地暖房踢脚线和垭口套能统一材质吗？
A：能且推荐。垭口套也选6063-T5铝合金+同色工艺，避免木质垭口套在地暖房变形。踢脚线和垭口套同批次下单，色差ΔE≤2。
Q12：已经装了地暖再装踢脚线来得及吗？
A：来得及，但需等地暖关闭且地面完全冷却后操作。建议春季停暖后安装，夏季通风散味，冬季即可正常使用。安装前确认地面平整度≤3mm/2m。
